Yamaha CX-A5100


Die Yamaha CX-A5100 ist eine hervorragend verarbeitete AV Schaltzentrale mit Atmos und DTSX Unterstützung.

Zudem bringt die bekannten Yamaha DSP Features mit. Für die Preisklasse (2500€) erhält man eine sehr gute Materialqualität, umfangreiche Ausstattung und eine gute Klangperformance.

Nach unserer Modifikation gewinnt der Klang deutlich an Natürlichkeit, löst sich hervorragend von den Lautsprechern und bildet ein sehr einhüllendes, präzises Klangpanorama.

Mit perfektem Timing, präzisem Bass und hoher Auflösung stößt man klangtechnisch in eine andere Liga vor.

Impressionen des Seriengerätes


Eigenschaften der Modifikation

  • Optimierung sämtlicher linearen Spannungsversorgungen
  • Optimierung des Schaltnetzteils inkl. Entstörung
  • Optimierung des DAC Pufferboards
  • Austausch aller Operationsverstärker auf dem DAC Pufferboard
  • Optimierung des XLR Ausgangspaltine inkl. Filterung
  • Austausch aller Operationsverstärker auf dem XLR Ausgangsboard
  • Optimierung des Audioboards
  • Optimierung der HDMI Platine
  • Zusätzliche Filterung im Gerät



Modifikationsbeschreibung



Wir modifizieren die einzelnen Spannungsversorgungen inkl. dem Schaltnetzteil, das DAC Buffer Board, die XLR Ausgangsboards, das XLR Eingangsboard und die Audioplatine.



Netzteilplatinen

Auf dem serienmäßig üppig ausgelegtem Schaltnetzteil tauschen wir den Brückengleichrichter gegen ultrafast, softrecovery Dioden und ersetzen sämtliche Pufferkondensatoren gegen High End Varianten mit ultra low ESR und  aus audiophiler Sicht technisch perfekten Eigenschaften. Zusätzlich werden beste Wima Folien zur weiteren Filterung und Impulsstabilisierung verbaut.



Das Linearnetzteil für die analogen XLR Ausgangsplatine bekommt beste Mundorf Mlytic Kondensatoren mit üppiger Kapazität spendiert, zudem wird der klangschädliche Brückengleichrichter durch eine Einzeldiodenschaltung aus ultrafast, softrecovery Dioden ersetzt. Das Ganze wird stabilisiert und gefiltert von besten Wima Folien.



Auf dem linearen Netzteil für das Audio Board, die DAC Sektion und das DAC Buffer Board gehen wir ähnlich vor. Sämtliche Brückengleichrichter werden gegen ultrafast, softrecovery Einzeldioden ersetzt, die Pufferkondensatoren werden gegen beste, audiophile low ESR Varianten getauscht und stabilisiert / gefiltert mit besten Wima Folien.

Auf den Spannungsversorgungen werden insgesamt 37 Änderungen vorgenommen.





DAC Buffer Board

Serienmäßig sind die einzelnem Kanäle leider nicht von identischer Qualität bestückt, hier macht Yamaha einen Unterschied von den Hauptkanälen zu den Höhen-und  Subwooferkanälen und bestückt die DAC Bufferung mit qualitativ unterschiedlichen Operationsverstärkern. Das macht aus unserer Sicht keinen Sinn, da alle Kanäle gleich behandelt werden sollten.

Wir tauschen sämtliche Operationsverstärker gegen absolute High End Versionen von Texas Instruments aus der Sound Plus Serie. Zudem tauschen wir die gesamten Pufferkondensatoren gegen audiophile low ESR Typen aus. Dabei erhöhen wir gleichzeitig die Kapazität und erweitern die Schaltung um Wima Folien zur Filterung und besseren Impulsverarbeitung. Die als Koppelkondensatoren eingesetzen Elektrolykondensatoren werden durch allerbeste Wima Folien ersetzt. Hier führen wir insgesamt 33 Änderungen durch.



Audio Board

Auf den Audioboard tauschen wir einen wichtigen Operationsverstärker gegen High End Typen von Texas Instruments aus der Sound Plus Serie aus, wechseln einige Pufferkondensatoren gegen audiophile low ESR Versionen und ersetzen Koppelkondensatoren gegen beste Wima Folien.

Insgesamt sind es 18 Änderungen auf diesem Board.



XLR In Out Boards

Auf den XLR Eingangs- und Ausgangsplatinen tauschen wir alle standard Operationsverstärker gegen audiophile, high end Typen von Texas Instruments aus der Sound Plus Serie aus. Die gesamte Pufferungen wird überarbeitet, sinnvoll vergrößert und mit audiophilen ultra low ESR Kondensatoren bestückt. Diese werden zusätzlich mit Wima Folien, für beste Impulsverarbeitung und Filterung, beschaltet.

Sämtliche Koppelkondensatoren werden ausschließlich gegen beste Wima Folien getauscht.

Auf diesen 3 Platinen nehmen wir insgesamt 73 Änderungen vor.



HDMI Board

Austausch der Pufferkondensatoren gegen ultra low ESR Kondensatoren mit zusätzlicher Filterung. Auf diesem Board sitzen auch fue beiden ESS Sabre DACs mit Pufferung.

10 Änderungen



Außerdem verbauen wir mehrere Ferrite gegen HF Störungen im Gerät und bedämpfen einige Gehäuseteile zum Schutz vor ungünstigen Resonanzen.



Insgesamt ergibt das ca 171 Änderungen und zusätzliche Bedämpfungsmaßnahmen.

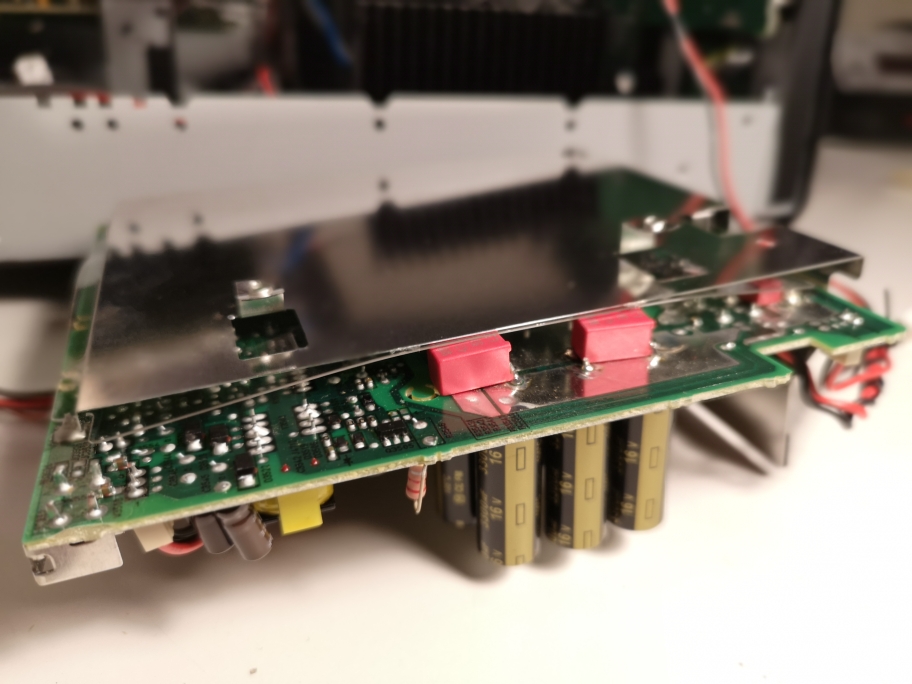

Impressionen der Modifikation

Durch die Modifikation entfällt jeglicher Garantie- und Haftungsanspruch gegenüber dem eigentlichen Hersteller.

Sie erhalten volle 24 Monate Garantie auf bei uns gekaufte Geräte oder auf die bei uns erworbene Modifikation.



authentic cinema Modifikation für Ihre Yamaha CX-A5100

1650,00€ inkl. 19% MwSt
