Panasonic DP-UB9004 / 9000 authentic cinema Modifikation


Der Panasonic DP-UB9004 ist das Flagschiff aus der Panasonic UHD Player Serie. Tadellose Verarbeitung, beste Materiawahl und ein durchdachtes Layout machen diesen UHD Player sehr interessant für eine authentic cinema Modifikation.

Erste Eindrücke vor der Modifikation. Für eine UVP von 999€ bietet Panasonic eine überragende Materialqualität, mit suberbem Aufbau.

Das Chassis des UB9004 bietet mehrere Sektionen und trennt Netzteil und Mainboard sehr gut von der Analogsektion. Zusätzlich findet man eine sehr stabile Bodenplatte, einen doppellagigen Deckel und eine stabile Blechwanne als Versteifung und Abschirmung.

Die Bauteilqualität des Serienplayers liegt deutlich über seiner Preisklasse.

Der Panasonic DP-UB9004 bietet als Seriengerät schon eine hervorragende Bildperformance. Der Bitstream Ton über HDMI ist für ein unmodifiziertes Gerät schon sehr gut. Der Klang als CD Player ist beim Seriengerät schon von guter Qualität.



Für Nutzer von Full HD Projektoren ist der Panasonic ebenfalls sehr interessant, da er es als einziger Player am Markt schafft, eine saubere downconversation von 4K UHD auf SDR durchzuführen. Das Bild einer UHD sieht über den Panasonic auf einem Full HD Projektor einfach grandios aus.

Impressionen des Seriengerätes

Features der authentic cinema Modifikation

Stufe 1

  • komplette Überarbeitung des Schaltnetzteils (Pufferung, Filterung, Gleichrichtung)
  • Überarbeitung der Laufwerkssteuerung
  • Überarbeitung der Digitalausgänge des Mainbaords
  • Austausch der Plastikfüße gegen Aluminiumgerätefüße

Stufe 2

  • Austausch der Stereo- DAC Pufferung auf dem Mainboard
  • Austausch der Stereo Operationsverstärker auf dem Analogboard
  • Austausch der Pufferung auf dem Analogboard
  • Austausch der Koppelkondensatoren auf dem Analogboard
  • Austausch der Signalwiderstände auf dem Analogboard
  • Austausch der Filterkondensatoren auf dem Analogboard

Stufe 3

  • Austausch der Mehrkanal-DAC Pufferung auf dem Mainboard
  • Austausch der DAC Puffer Operationsverstärker auf dem Mainboard
  • Austausch der Koppelkondensatoren für den Mehrkanalausgang
  • Austausch der Signalwiderstände für den Mehrkanalausgang
  • Austausch der Operationsverstärker für den Mehrkanalausgang

Femto Clock Upgrade

  • Austausch des Standard Oszillators gegen eine extrem jitterfreihe Femto Clock

Panasonic DP-UB9004 / 9000 Modifikationsbeschreibung



Netzteilmodifikation
Die Netzteilmodifikation beinhaltet den Austausch fast sämtlicher Kondensatoren auf der serienmäßig technisch imposant ausgeführten Netzteilplatine. Dabei kommen nur beste Kondensatoren mit geringstem Innenwiderstand (ESR) zum Einsatz, teilweise um das 5-Fache geringer als bei den serienmäßig verbauten Kondensatoren. Die Siebkapazität wird sinnvoll erhöht um optimale Arbeitsbedingungen für alle folgenden Baugruppen herzustellen. Sämtliche Ausgangspuffer werden mit ultraschnellen Wima Folien gebrückt, für beste Filterwirkung und Impulsverarbeitung.
Für jeden Bereich verwenden wir, dem Einsatzzweck entsprechend, die besten Bauteile.

Selbst das bereits recht gute Seriennetzteil lässt sich mit besseren Bauteilen und zusätzlicher Filterung noch deutlich verbessern. Siehe Impressionen der Modifikation.

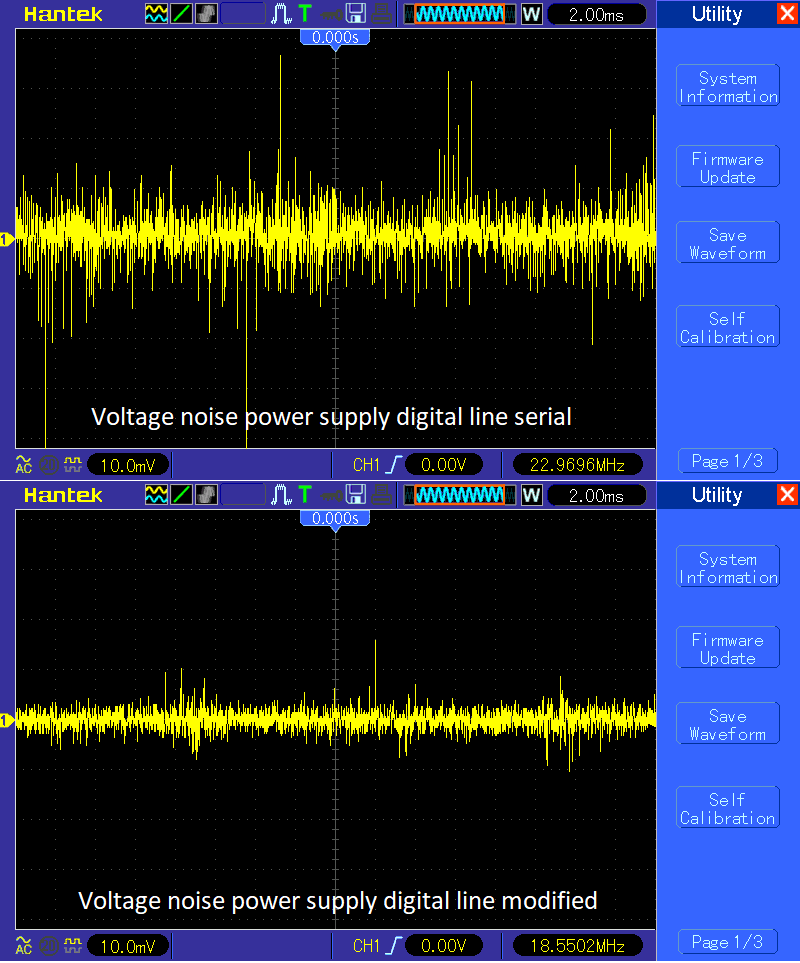

So kann das Spannungsrauschen um mindestens Faktor 5 verbessert werden.



Mainboardmodifikation

Die Mainboardmodifikation umfasst den Austausch zahlreicher Bauteile. So werden die serienmäßig verbauten Operationsverstärker gegen High End Versionen von Texas Instruments aus der Sound Plus Superior Serie (OP1612) getauscht, die um vielfach bessere Verzerrungswerte und Anstiegszeiten bieten. Sämtliche SMD Elkos auf dem Mainboard, die unter anderem für die Versorgung der hochwertigen AKM DACs zuständig sind, werden gegen audiophile ultra low esr Kondensatoren getauscht. Das alleine sind bis zu 28 Bauteile und der Umbau trägt deutlich zu einer superben Analog Performance bei.

Die Laufwerksmodifikation

Überarbeitung der Steuerplatine des Laufwerks und den Austausch der SMD Pufferung gegen die besten Polymer SMD Version.

Analogboardmodifikation
Die Analogboardmodifikation hat alleine einen Umfang von bis zu 50 Änderungen auf der analogen Ausgangsplatine. Dazu gehört der Tausch aller 8 bereits brauchbaren Operationsverstärker (JRC2114D) gegen klanglich und technisch deutlich bessere Varianten, mit vielfach besseren Verzerrungswerten und besserem Rauschabstand, aus der Sound Plus Serie von Texas Instrument, mit JFET Input Stage.
Die im Signalweg liegenden, klangschädliche Koppelkondensatoren werden durch allerbeste High End Audiokondensatoren mit Bypass Wima Folien ersetzt, oder wo möglich entfernt und durch Brücken ersetzt. Die gesamte Pufferung des Analogboards wird ausgetauscht und mit allerbesten audiophilen low ESR Kondensatoren bestückt, diese Brücken wir teilweise zusätzlich mit superschnellen, verzerrungsarmen Wima Folien.
Die im Signalweg des XLR und RCA Stereoausgangs liegenden Widerstände werden gegen nicht magenetische, nicht induktive audiophile High End Metallschichtwiderstände mit 1% Toleranz getauscht.

 Zudem ersetzen wir die 4 wichtigen Filterkeramikkondensatoren gegen weltbeste Wima Folien.

Chassis
Austausch der billigen Plastikfüße gegen aus dem Vollen gedrehte Aluminiumgerätefüße. Bedämpfung des Gehäuses zur Reduzierung der Laufwerksgeräusche.
Femto Clock Upgrade

 Der Standard Oszillator wird gegen eine Speziell Clock Platine getauscht. Diese sogenannte Femto Clock besitzt ein ultrageringes Phasenrauschen(Jitter) von nur 45 Femtosekunden. der Taktgeber wird mit einem Ausgangsübertrager komplett elektrisch von dem Mainbaord getrennt, dadurch erhält man ein absolut störfreies, sauberes Taksignal.

Was bewirkt die Modifikation
Der Panasonic DP-UB9004 bietet als Seriengerät schon eine hervorragende Bildqualität und auch die digitale Tonperformance ist für ein Seriengerät gut. Die Tonqualität über die analogen Ausgänge ist gut, aber hier erwarten wir einfach mehr.
Nach der Modifikation kreiert der Panasonic ein grandioses Bild mit weniger Rauschen in dunklen Bildinhalten, mehr Plastizität und absolut reinen Farben. Gerade bei Bewegungen bleibt das Bild absolut stabil und knachscharf. Durch die Femto Clock können diese Punkte noch weiter ausgebaut werden. So avanciert der Bildmeister zum Bildkönig.
Die digitale Tonperformance ist nach der Modifikation herausragend, der Panasonic DP-UB9004 schafft es, wie kein anderer Player am Markt, den Zuhörer vollkommen in seinen Bann zu ziehen. Er bietet ein vollkommen homogenes Klangbild, frei von jeglicher Härte und löst den Sound wunderbar vom Lautsprecher. Die gebotene Räumlichkeit und Detailzeichnung ist überragend. Dabei spielt es keine Rolle, ob man ein Konzert hört oder einen Actionfilm schaut, der Klang begeistert uns jedes Mal aufs Neue. Auch hier profitiert die Tonqualität nochmals in allen Punkten von der hochpräzisen Femtoclock.
Über die analogen Ausgänge kann der Panasonic nach dem Umbau ebenfalls begeistern. Mit hoher Auflösung, breiter wie tiefer Bühne, sowie vollmundigem Timbre perlt der Klang in den Raum. Dabei spielt der UB9004 stets kontrolliert, fokussiert und stressfrei. Diese Analogperfomance, gerade von  einem Bluray Kombiplayer, ist überraschend hoch. Mit dem modifizierten DP-UB9004 lässt sich wunderbar ein CD-Player der Spitzenklasse ersetzen.
Der Panasonic DP-UB9004 mit authentic cinema Modifikation ist ein UHD-Kombiplayer, der diesen Namen auch verdient. Er leistet sich bei der UHD, Bluray und CD Wiedergabe keine Schwächen und setzt neue Bestmarken.



Unsere absolute Referenz (bis 2024 zu unserer Signature Modifikation)

Impressionen der Modifikation



Panasonic DP-UB9004 / 9000 Modifikationstufen

Je nach Stufe werden ist der Umfang der Modifikation angepasst.



 Stufe 1 (Digitalmodifikation)

Einzelpreis der authentic cinema Stufe 1 inkl. 24 Monaten Garantie, für Ihren Panasonic DP-UB9004

600,00€ inkl. 19% MwSt



Stufe 2 (Analog Stereo RCA+XLR, nur in Verbindung mit Stufe 1)

Einzelpreis der authentic cinema Stufe 2 Modifikation inkl. 24 Monaten Garantie für Ihren Panasonic DP-UB9004

360,00€ inkl. 19% MwSt



Stufe 3 ( Analog Mehrkanalausgang, nur in Verbindung mit Stufe 1)

Einzelpreis der authentic cinema Stufe 3 Modifikation inkl. 24 Monaten Garantie

290,00€ inkl. MwSt



Femto Clock Upgrade (nur in Verbindung mit Stufe 1)

Ein Femto Clock Modul mit ultrapräzisem Takt für den Hauptchip.

390,00€ inkl. 19% MwSt



Sie können das Grundgerät gerne über uns beziehen. Fragen Sie nach einem Komplettpreisangebot.



Durch die Modifikation entfällt jeglicher Garantie- und Haftungsanspruch gegenüber dem Hersteller.

Sie erhalten von uns 24 Monate Garantie.
