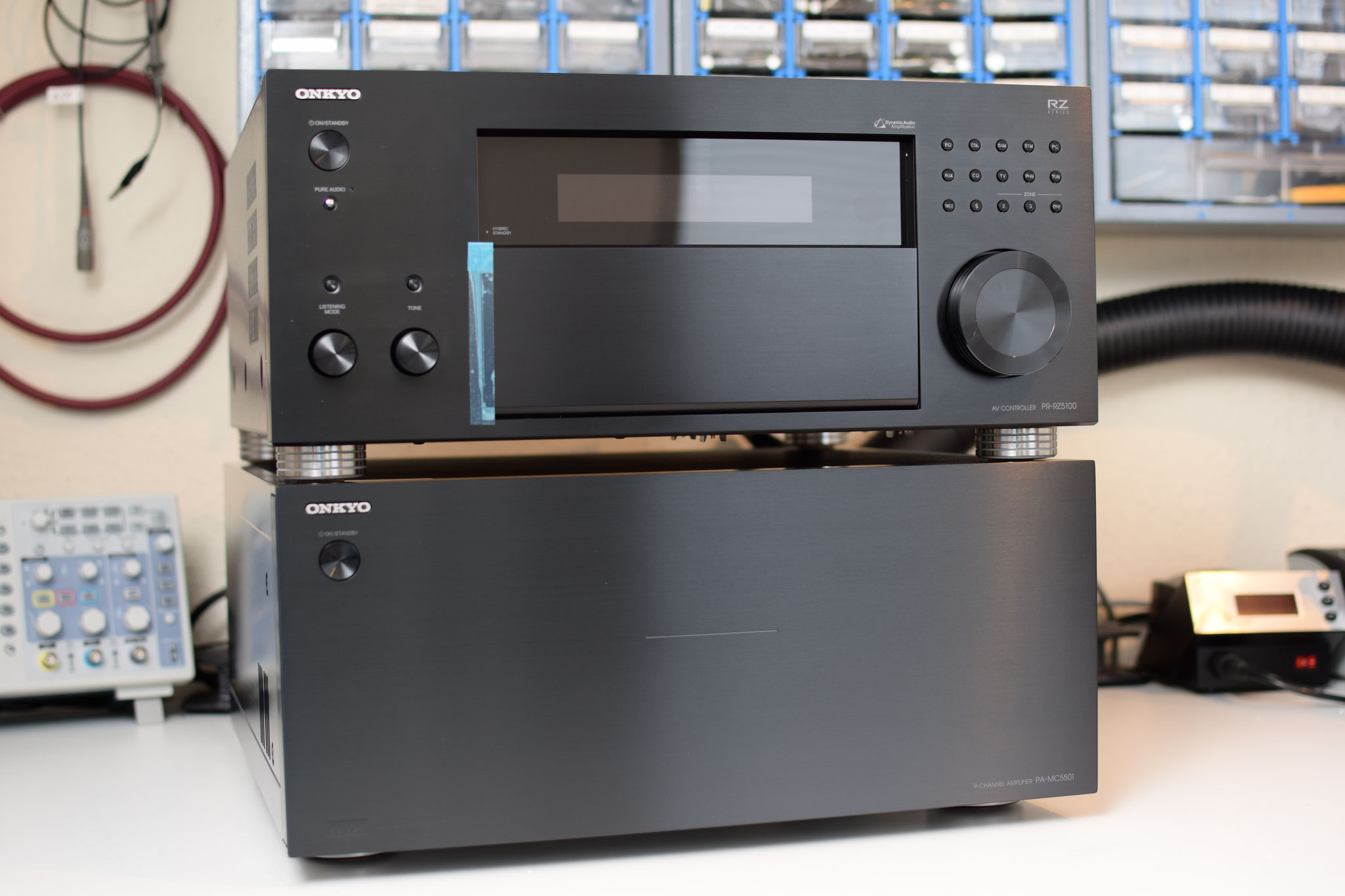

Onkyo PR-RZ5100 authentic cinema modification


Bilder des Seriengerätes


authentic cinema Modifikation

Nach langer Suche und diversen Vorstufenvergleichen haben wir uns für die Onyko PR-RZ5100 entschieden. Im Vergleich zur Marantz AV-8802 und Yamaha CX-A5100 bietet Sie unserer Meinung nach die beste Basis und den ausgewogensten Klang im Serienzustand.

Der Aufbau der PR-RZ5100 hat sich zum Vorgänger etwas verändert, da merkt man eine leichte Pioneer Note im Gerät. Das ist aber nichts Schlechtes, denn dadurch ist die 5100 in den Baugruppen deutlich mehr voneinander gekapselt und die leidigen HDMI-Board Probleme der Vorgänger gehören der Vergangenheit an.

Das Onkyo typische Vector Linear Shaping Circuitry (VLSC) ist an Board geblieben und dürfte nicht wenig zu dem exterm ruhigen und hochauflösenden Klang der modifizierten Onkyo Vorstufe beitragen. Allerdings bedeutet das im Umkehrschluß für uns eine Menge Arbeit, denn die zusätzlichen OPAmps für das VLSC werden selbstverständlich durch High End Versionen aus der Sound Plus Serie von Texas Instruments ersetzt.



Bei der Auswahl der Bauteile greifen wir auf unsere Erfahrung etlicher Hörsessions zurück und setzen diese in unserer Modifikation gezielt ein.



Modifikationsbeschreibung Onkyo PR-RZ5100



Audio Power Supply und Audio/ Video Power Supply

Auf diesen Platinen tauschen / ergänzen wir insgesamt 29 Bauteile. Unter anderem werden die Brückengleichrichter durch ultrafast, softrecovery Dioden ersetzt und die Pufferkondensatoren werden gegen audiophile High End Elkos mit größerer Siebkapazität getauscht. (Mundorf , Panasonic FC oder Würth)

Zusätzlich werden große Wima Folien, für beste Impulsfähigkeit und Filterung, im Bypass verbaut.



DAC Board

Sämtliche Operationsverstärker auf dem DAC Board werden gegen beste Versionen von Texas Instruments aus der Sound Plus Serie getauscht.

Da sich die hauseigene VLSC Schaltung auf dem DAC Board befindet betrifft dieser Umbau alleine 33 Operationsverstärker in SMD Bauform.

Zahlreiche Pufferkondensatoren werden gegen extrem rauscharme und high end Elkos mit ultra low ESR getauscht. Zusätzlich werden sehr hochwertige Wima Folien verbaut.

Insgesamt werden 78 Bauteile von bester Qualität auf dem DAC Board getauscht.



Audio Section Board

Auch hier werden alle 6 relevanten Operationsverstärker gegen die besten Versionen von Texas Instruments aus der Sound Plus Serie getauscht.

Alle Pufferkondensatoren werden sinnvoll vergrößert und durch beste ultra low ESR Kondensatoren ersetzt. Der CD Eingang wird optimiert (auf Wunsch auch weitere Eingange).Der Umbau auf dem Audio Section Board umfasst 20 Bauteile



XLR Ausgangsboard

Auf dem Ausgangsboard werden insgesamt 78 Änderungen durchgeführt. Koppelkondensatoren werden gegen Kupferbrücken getauscht, Operationsverstärker werden durch Texas Instruments Sound Plus Serie -Varianten getauscht und Pufferkondensatoren werden durch audiophile low ESR Versionen ersetzt.



Insgesamt werden 208 Änderungen an der Vorstufe vorgenommen.



Zusätzlich werden im Gerät Ferrite gegen HF Störungen verbaut und der Deckel sinnvoll bedämpft.

Die Modifikation erfordert die komplette Zerlegung des Gerätes und mehrere Tage Arbeit.

Im Ergebnis spielt die Onkyo PR-RZ5100 nach der Kur wie entfesselt und deckt ungeahnte Details auf. Der Klang perlt in den Raum und hüllt einen regelrecht ein. Bei aller Offenheit spielt die modifizierte Onkyo Vorstufe nicht harsch oder stressig. Das Timing legt enorm zu, so kommen Bassläufe trocken und präzise, die Durchhörbarkeit bleibt auch bei komplexen Szenen komplett erhalten.

Durch die Modifikation erhalten Sie eine Surround Vorstufe der Extraklasse. Mit sagenhafter Auflösung und Loslösung, ohne jegliche Härte im Klang, perlt der Surroundsound in den Raum. Unglaublich feinfühlig und sinnlich um dann im nächsten Moment erbarmungslos zu zuschlagen, zieht die Vorstufe den Hörer in seinen Bann. Dabei ist es gleich, ob nun gerade eine Konzertbluray oder ein Actionfilm genossen wird.



Die Onkyo PR-RZ-5100 authentic cinema Edition zieht den Hörer in seinen Bann und weckt Emotionen, genau das macht High End Heimkino aus



Vorführungen sind jederzeit nach Absprache möglich.



Durch die Modifikation entfällt jeglicher Garantie- und Haftungsanspruch gegenüber dem eigentlichen Hersteller. Sie erhalten von uns volle 24 Monate Garantie.



Preis für die Modfikation Stufe 1

1950,00€ inkl. 19% MwSt

NEU

Stufe 2 Modifikation für die Onyko PR-RZ5100



Wir haben unsere Modifikation weiter entwickelt und bieten diese nun in 2 Stufen an.

Bei der Stufe 2 werden weitere 90 Änderungen vorgenommen.

  • zusätzliche Filterung auf dem DAC Board
  • zusätzliche Filterung auf dem Audio Board und Tausch weiterer Operationsverstärker
  • zusätzliche Filterung und Pufferung auf dem HDMI Board
  • zusätzliche Änderungen auf dem Schaltnetzteil mit neuer Filterung
  • Austausch aller 9 Feinsicherungen gegen vergoldete, quarzsandbefüllte High End Versionen

Durch die Stufe 2 spielt die PR-RZ5100 nochmals entspannter, losgelöster und durchhörbarer. Die Basspräzision kann weiter gesteigert werden und in komplexen Szenen wird noch mehr Ruhe und Differenzierung geboten.

Wir bieten Stufe 2 nur in Verbindung mit der Grundmodifikation ( Stufe 1 ) an.



Preis für Stufe 2 Modifikation für die Onyko PR-RZ-5100

650,00€ inkl. 19%  MwSt



Preis für Stufe 1+2 Modifikation für die Onkyo PR-RZ5100

2350,00€ inkl. 19% MwSt

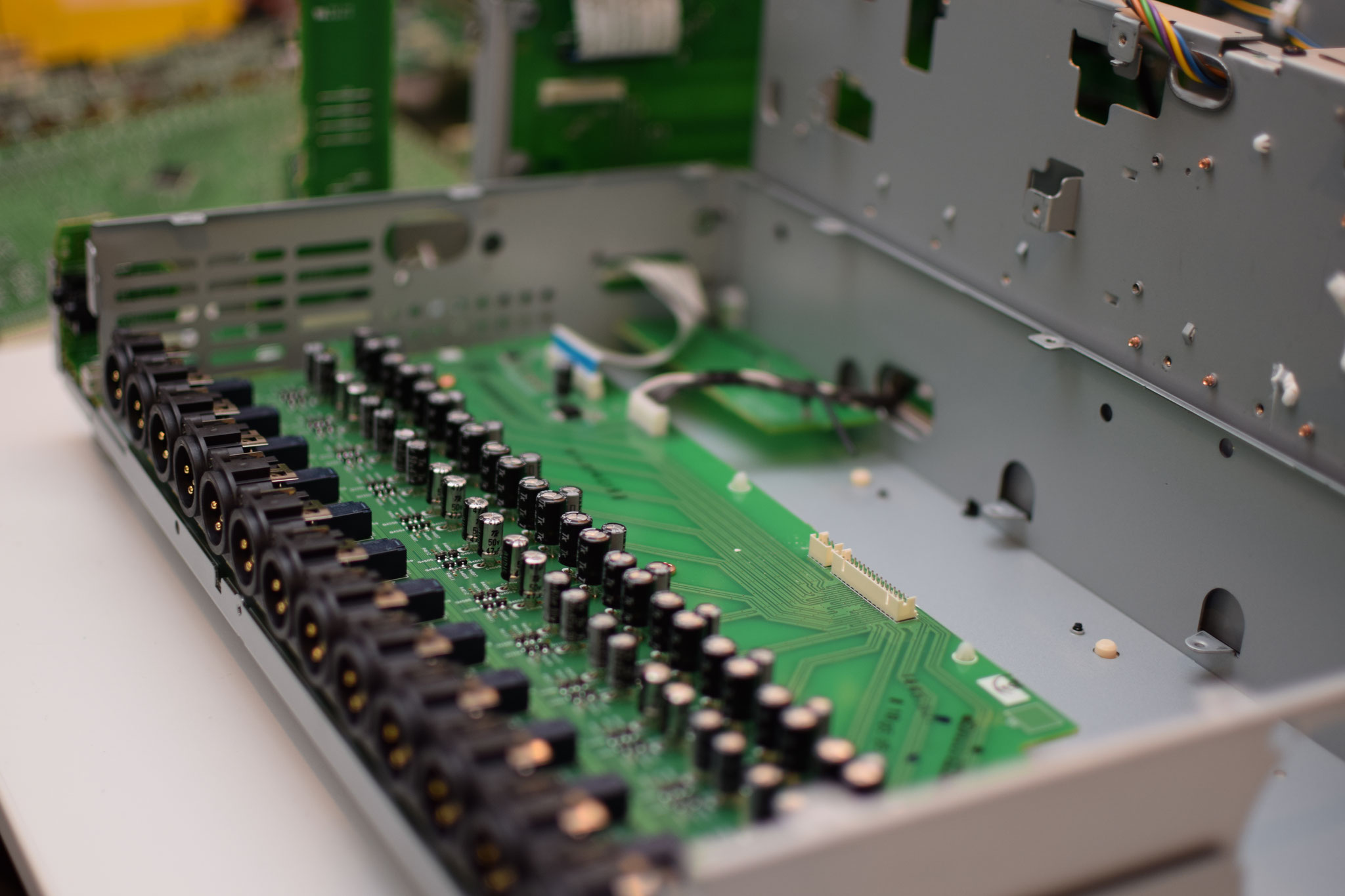

Bilder der Modifikation


Impressionen der Stufe 2 Modifikation
